Системы кондиционирования с использованием чиллеров и фанкойлов
Фанкойл — теплообменник с вентилятором. Этот агрегат забирает холод (тепло) от теплоносителя и нагревает (охлаждает) помещение.
Чиллер — сложный инженерный комплекс, организация которого связана с решением множества технических проблем, в том числе: выбор приборов контроля, средств и методов управления и автоматизации; обеспечением пуска компрессора; защиты установки при возникновении чрезвычайной ситуации; заправки хладагентом и т.д.
Выбор чиллера в основном определяется величиной холодильной нагрузки и характером ее изменения во времени. Так же важным моментом является выбор хладагента, который должен циркулировать в проектируемом холодильном цикле. Он зависит от множества факторов — назначения холодильной машины, условиями ее применения, доступностью и возможностью применения холодильного агента. Области применения чиллеров различны — жилые комплексы, офисные и торговые центры, гипермаркеты, центры обработки данных (ЦОД), Дата-центры, лаборатории, химические и фармацевтические производства, лазерные технологии, машиностроение, пищевая промышленность и многие другие.
Система «чиллер-фанкойл» имеет большие перспективы как центральная, многозональная система кондиционирования. Такая система обеспечивает поддержание индивидуальных климатических условий для каждого отдельно взятого помещения в здании. Это достигается тем, что к одному чиллеру может быть присоединено множество фанкойлов, и режим работы каждого фанкойла регулируется автономно, а значит, есть возможность создания индивидуального температурного режима в каждом помещении.
Устройство чиллера

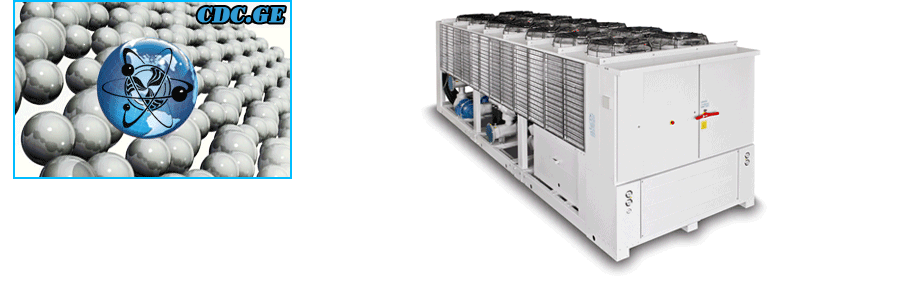

Чиллер (от англ. chiller, холодильная машина) - устройство для охлаждения или подогрева воды либо незамерзающей жидкости.
Принцип работы чиллера
Чиллер охлаждает или нагревает воду. При помощи насоса вода прокачивается по системе трубопроводов. К системе трубопроводов подключаются фанкойлы, которые производят раздачу охлажденного или теплого воздуха в помещении. В зимний период фанкойлы способны полностью заменить систему водяного отопления. Для этого в них подается горячая вода по второму контуру (четырехтрубные фанкойлы) или производится переключение системы фанкойлов (двухтрубные) с чиллера на локальную котельную или бойлерную. Преимущество чиллера перед фреоновыми системами состоит в том, что длина трассы между чиллером и фанкойлами может быть произвольной и зависит от мощности насоса, в отличие от мультизональных систем, в которых длина трассы ограничена мощностью компрессора наружного блока.
Система чиллер-фанкойл
Чиллер-фанкойл - это центральная, многозональная система кондиционирования воздуха. В такой системе теплоносителем между чиллером (центральной холодильной машиной) и локальными теплообменниками (фанкойлами) является не фреон, а охлаждённая жидкость - обыкновенная вода либо водный раствор этиленгликоля. Различают чиллеры с воздушным и водяным охлаждением, также подразделяют чиллеры по наличию теплового насоса – чиллер с тепловым насосом можно использовать также и для обогрева помещений.
Системы чиллер-фэнкойл обладают целым рядом преимуществ по сравнению с другими системами кондиционирования:
Система чиллер-фэнкойл состоит из :
1. Чиллер
2. Фанкойлы
3. Насосная станция
4. Котел
5. Циркуляционные насосы
6. Расширительные баки
7. Система воздуховодов
8. Система трубопроводов
9. Регулирующие устройства
10. Система управления
Чиллеры с воздушным охлаждением наружной установки…
Чиллеры с воздушным охлаждением внутренней установки…
Чиллеры с выносным конденсатором…
Чиллеры с водяным охлаждением…
