Описание VRV и VRF систем и их основные показатели

При всех своих достоинствах, традиционные сплит и мульти-сплит системы имеют ряд недостатков, заметно ограничивающих возможности их использования. В первую очередь это небольшая длина межблочных коммуникаций, обычно не превышающая 20 метров, да и то, при такой длине не избежать уменьшения мощности кондиционера процентов на 30. Другой недостаток мульти-сплит систем — ограниченное количество внутренних блоков, как правило от двух до четырех штук. Все это приводит к тому, что для кондиционирования элитной квартиры или коттеджа приходится размещать снаружи (иногда даже на фасаде) несколько внешних блоков, которые никак не хотят "вписываться" в замысел архитектора.

До недавнего времени из этой ситуации был единственный выход — установить один канальный кондиционер с раздачей охлажденного воздуха по системе воздуховодов, расположенных за подвесным потолком. Помимо уменьшения полезной высоты комнат на 15 - 20 см (диаметр теплоизолированных воздуховодов), такое техническое решение имело еще один существенный недостаток — регулировать температуру воздуха можно было лишь в целом по всем помещениям, поскольку один внутренний блок не позволял установить в каждой комнате свою температуру. Выход был найден в 1982 году, когда компания Daikin представила первую в мире VRV систему кондиционирования.

Характеристики и особенности VRV системы

    * Как и в мульти-сплит системах, к одному наружному блоку может быть подключено несколько внутренних, однако у VRV их число может достигать нескольких десятков.
* Как и в некоторых мульти-сплит системах, внутренние блоки VRV могут быть разных типов (настенный, канальный, кассетный и т.п.) и иметь разную мощность, обычно от 2 до 25 кВт.

Однако VRV системы имеют ряд принципиальных отличий от всех ранее выпускавшихся кондиционеров:

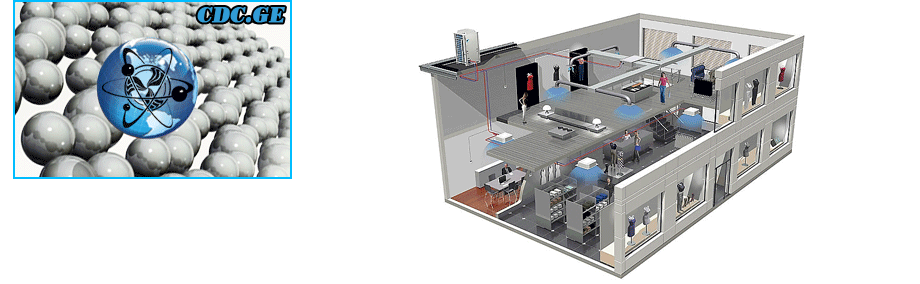

    * В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая трасса. В системах VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.
* Максимальное расстояние между внутренним и наружным блоком (длина трубопровода) составляет 100 метров. Перепад высот между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров. Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от дома.
* Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого, VRV система может управляться с помощью персонального компьютера.
* По сравнению с обычными кондиционерами, внутренние блоки VRV поддерживают заданную температуру с более высокой точностью — до ±0,5 °С.

Название VRV (Variable Refrigerant Volume) переводится как "Переменный объем хладагента" и отражает главное отличие VRV от остальных систем кондиционирования — использование общей системы трубопроводов. В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок. Благодаря этому, система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.

В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba, Fujitsu General и другие. Поскольку название VRV является зарегистрированной торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано название VRF (Variable Refrigerant Flow) — "Переменный поток хладагента", что по смыслу то же самое, что и VRV (то есть VRF означает класс или тип кондиционеров). Разница между VRF системами разных производителей не очень значительна и определяется количеством подключаемых блоков, максимальной длиной трассы, удобством управления, надежностью и сроком службы.
